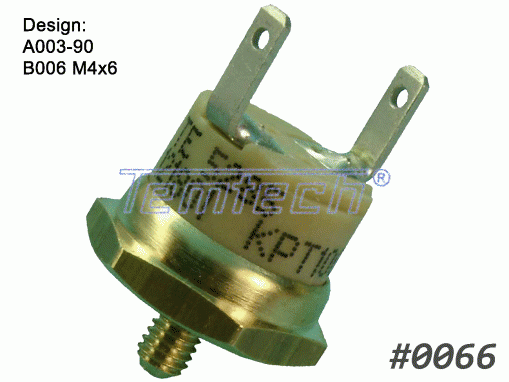

Temperatursicherung - Serie KB-ESB

Downloads:
Datenblatt  DE   (PDF)
Data sheet  EN   (PDF)
Übersicht Bauformen  EN   (PDF)

Temperatursicherung (TCO = Thermal Cut Off) mit Bimetall-Auslösung.
Die Thermosicherung öffnet bei steigenden Temperaturen bei Erreichen der werksseitig fest eingestellten Ansprechtemperatur ihren Kontakt. Ein Wiedereinschalten ist nicht mehr möglich. (SOD Single Operation Device). Das Bauteil muss nach der einmaligen Auslösung gewechselt werden.
Die elektrischen Anschlüsse sind gegenüber der Kappe isoliert, so dass die Temperatursicherung direkt auf der zu überwachenden Fläche befestigt werden kann.
Das aktive Element liegt direkt auf dem Kappenboden auf, wodurch eine schnelle Reaktion auf Temperaturänderungen erfolgt.
Die Sicherung ist mit unterschiedlichsten Befestigungsmöglichkeiten lieferbar (siehe: Übersicht Bauformen).

Einsatzmöglichkeiten überall dort, wo eine festgelegte Temperatur überwacht bzw. geregelt werden soll, z.B. Haushaltsgeräten, Industrieanlagen, Schaltschränke, Heiz-  und Wärmegeräten usw.


Der Hauptvorteil gegenüber allen anderen Temperatursicherungen auf Schmelzlotbasis besteht darin, dass diese Sicherung dauerhaft bei Umgebungstemperaturen knapp unterhalb der Auslösetemperatur betrieben werden kann, ohne dass eine Vorschädigung eintritt !!
z.B.  TH = 100°C bei TF = 105°C±3K

Weiterhin kann jede beliebige Auslösetemperatur im Bereich von 50°C bis 195°C festgelegt werden.



Technische Daten:

Bis 250VAC, 16A  /   50VDC, 130W res.  /  110VDC, <0,5A res.
Isolationsspannung 2.000VAC

Schalttemperaturen:
+50°C . . .  +195°C

Umgebungstemperaturbereich:
-60°C . . .  +200°C

Prüfzeichen:
VDE, UL
