Downloads:
Datenblatt DE (PDF)
----

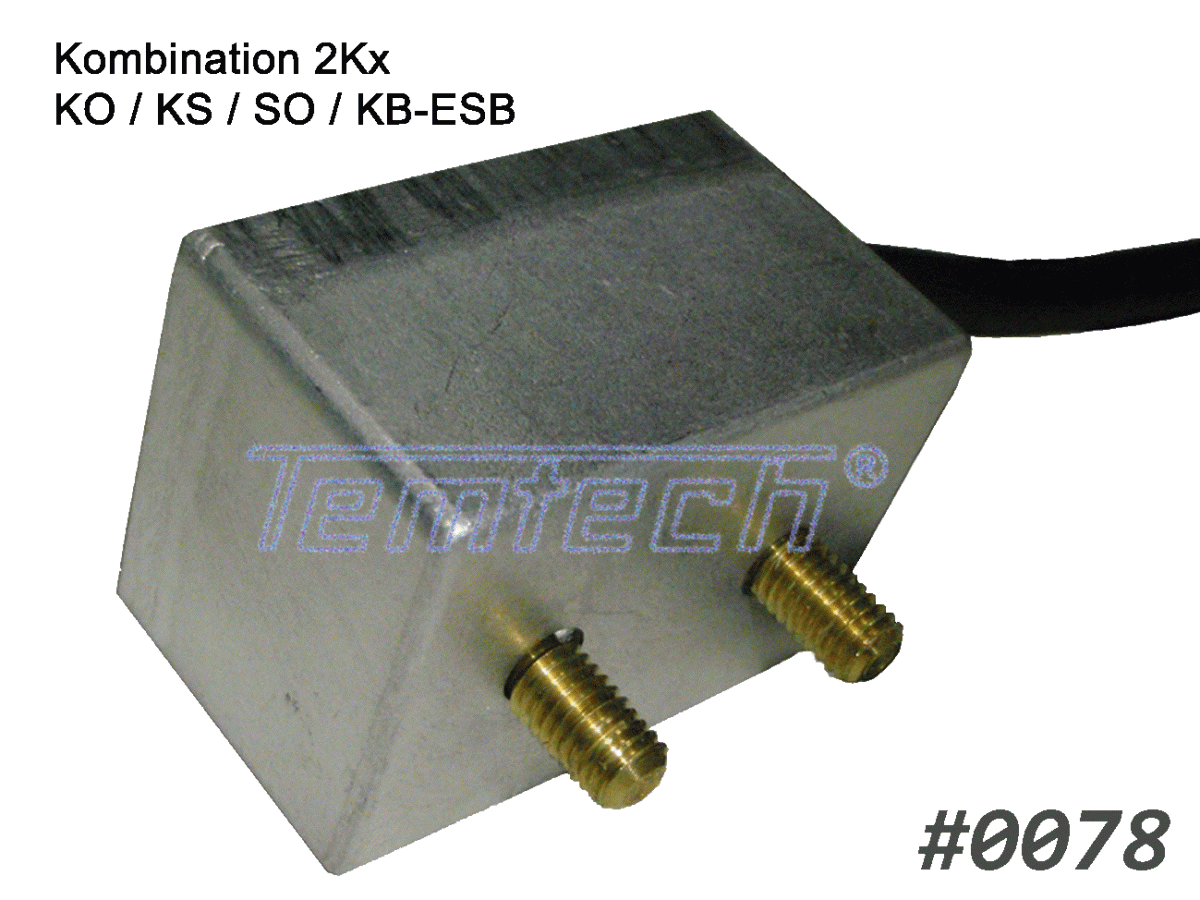

In einem Aluminiumgehäuse werden zwei beliebige Temperaturschalter / Temperaturregler in 1/2" Bauform aus den Serien Kx (KO-Öffner, KS-Schließer) und SO bzw. einer Temperatursicherung KB-ESB oder auch der Serien
Cx (CO-Öffner & CS-Schließer), CB-ESB bei Spannungen bis 400VAC oder der Serien
HCx (HCO-Öffner, HCS-Schließer), HCB-ESB bei Temperaturen über 200°C oder auch
Temperaturschalter mit Wechselkontakten CW
entsprechend den Kundenanforderungen miteinander kombiniert. Der elektrische Anschluss dieser Kombination erfolgt über ein Anschlusskabel. Das Anschlusskabel wird Kundenspezifisch verschaltet und kann in Material, Querschnitt und Länge frei definiert werden.
Das Gehäuse ist rückseitig vollständig mit Epoxydharz vergossen.
Die Temperaturschalter bzw. -Sicherungen werden direkt auf dem Aluminiumgehäuse montiert, wodurch eine schnelle Reaktion auf Temperaturänderungen erfolgt.
Einsatz überall dort, wo zwei unterschiedliche Funktionen in einem Gehäuse untergebracht werden sollen und gleichzeitig ein Berührungs- und Feuchtigkeitsschutz erwünscht ist.
Technische Daten:
Schaltleistung:
entsprechend den Datenblättern der verwendeten Komponenten.
Max. 400VAC-16A
Spannungsfestigkeit:
bis 2.000 Veff
Schalttemperaturen:
entsprechend Kundenwunsch
Prüfzeichen:
Alle verwendeten Komponenten sind VDE- und / oder UL- approbiert.
Die kundenspezifische Auswahl des Anschlusskabels kann zu einer Einschränkung der elektrischen und thermischen Parameter führen.
