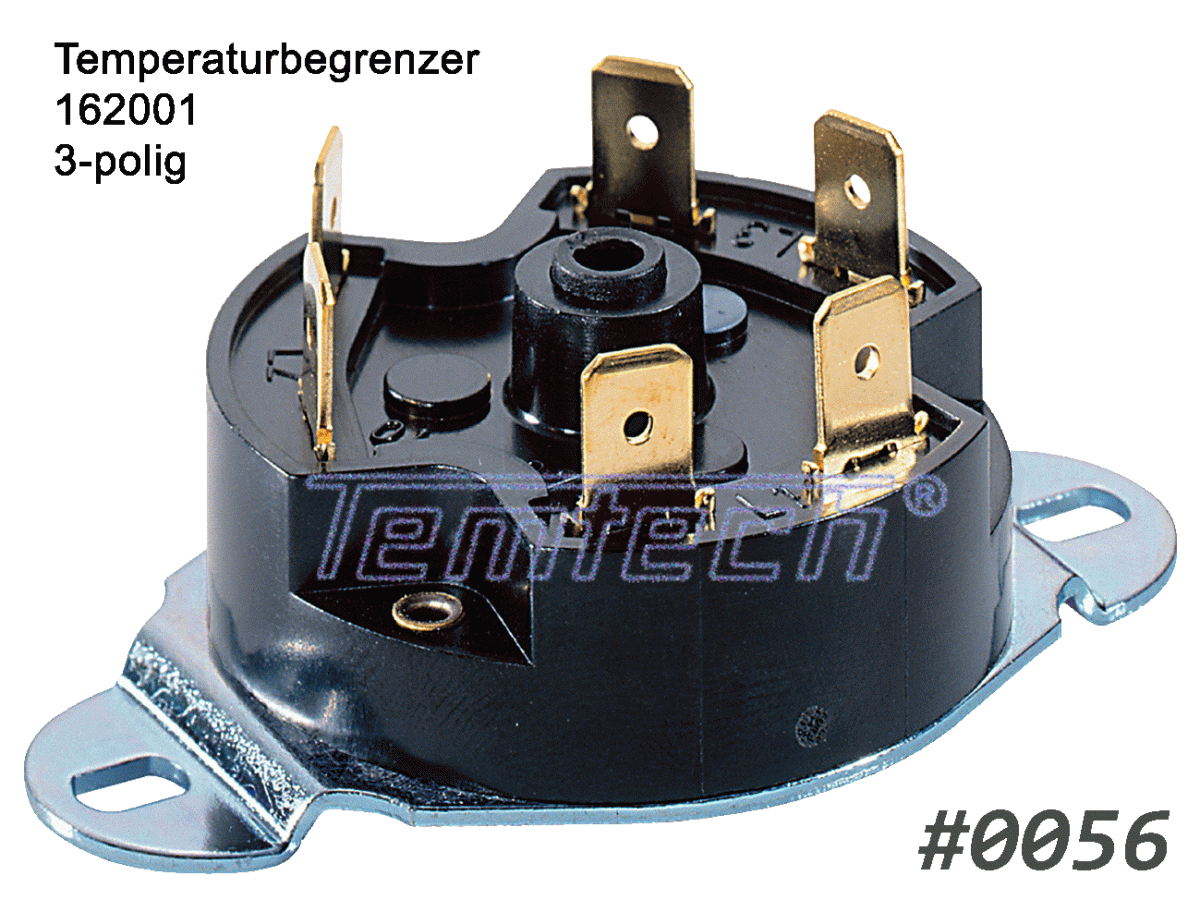

Temperaturbegrenzer - Serie 162001

Download:     Datenlatt  DE   (PDF)

3-poliger Temperaturschalter mit Bimetall-Schnappscheibe und manueller Rückstellung.

Technische Daten:
Schaltleistung:
230VAC, 3 x 16A res.
400VAC, 3 x 10A res.

Lieferbare Schalttemperaturen:

 +85°C       Artikel-Nr: 240601
+100°C       Artikel-Nr: 240602
+120°C       Artikel-Nr: 240218
+140°C       Artikel-Nr: 240606
+150°C       Artikel-Nr: 240607

andere Werte auf Anfrage - ab 500 Stück

Prüfzeichen:
VDE

Beschreibung und Anwendungsbereiche
Bei steigenden Temperaturen öffnet der Schalter seine Kontakte (NC). Dieser Schaltertyp schaltet bei normalen Umgebungstemperaturen nicht automatisch zurück sondern muss per Hand über den integrierten Rückstellpin wieder geschlossen werden. Unterhalb von –20°C erfolgt eine automatische Wiedereinschaltung.
Die Bimetallscheibe liegt direkt auf der Grundplatte des Begrenzers auf und kann somit schnell auf Temperaturänderungen reagieren. Die Schalttemperatur ist werksseitig fest eingestellt und kann nachträglich nicht verändert werden.

Bei sachgemäßer Anwendung zur Temperaturbegrenzung eines Gerätes mit 3-Leiteranschluß,  z.B. in Heißwassergeräten, Wärmespeicheröfen usw.
